矩形母线载流曲线
2024-02-24

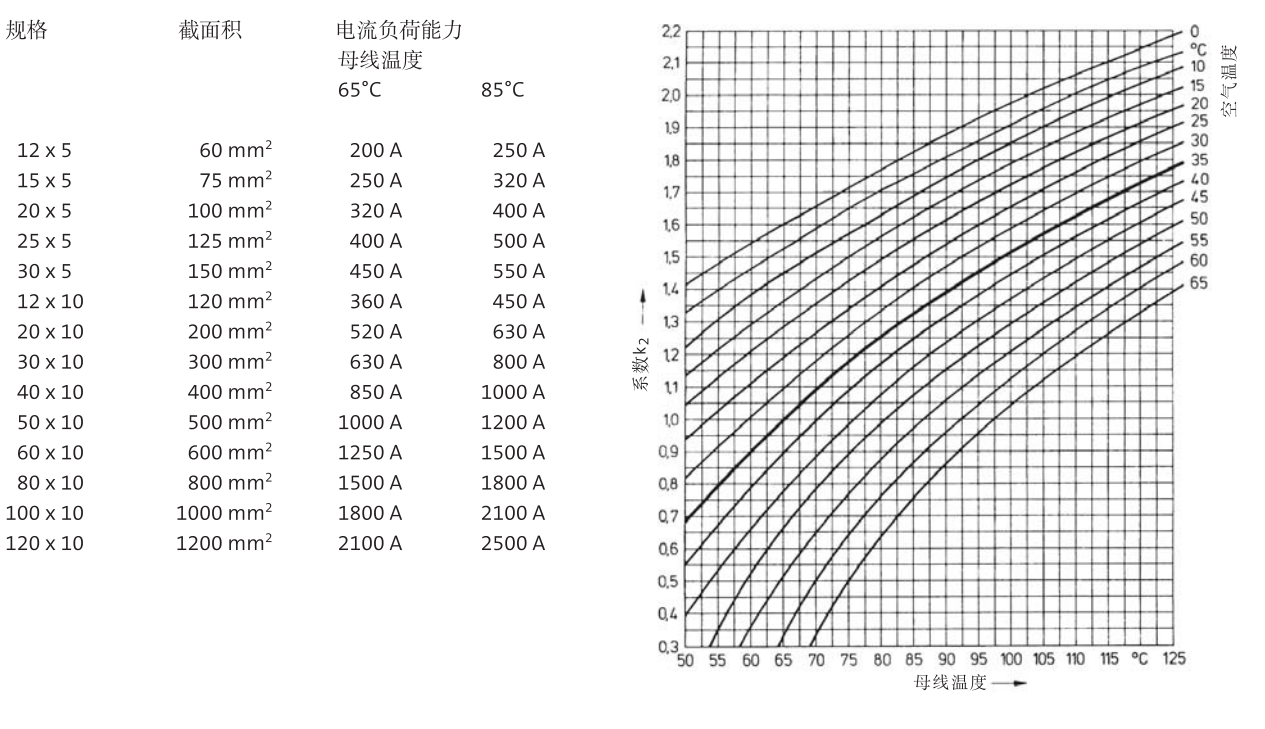

通过测试得出下列矩形铜母线在35°℃环境温度及理想条件 下的电流负荷能力(符合IEC和UL标准):高于DIN 43671标准的电流负荷能力值将根据运行条件来确定。
在设备当中，安装的达标母线以及空气流通有利于母线散 热。
当温度环境发生变化时，矩形母线温度产生的校正系数k₂, 根据DIN 43671标准测定的线值见右图。在条件发生变化 和长时间负荷时，要考虑校正系数。
另一方面，当元件具有较高的热稳定性时，负载可以相应 增大。
例如： 一根30×10的镀锡母线在一般使用条件下可负载 630A。当负载增至800A时所需要的校正系数k₂为1.3。从图 中可以查出，在此校正系数下，当空气温度为35℃时，母 线温度将升至约85℃。
